OCAテープ加工 ― 液晶・タッチパネルの画面品質を支える精密加工

韓国TMS社製OCA材料の販売にも対応し、プレス環境はクラス1000（ISOクラス6）、ラミネート・検査環境はクラス100（ISOクラス5）で精密加工を実現します

スマートフォンの画面をタッチしたとき、表示が鮮明で指の動きに正確に追従する——その快適な操作感を支えているのが、タッチパネルとカバーガラスの間に挿入される「OCAテープ（Optical Clear Adhesive：光学透明粘着剤）」です。

OCAテープは、センサーパネルと化粧板・化粧フィルムを貼り合わせる際に使用されるフィルム状の光学用粘着シートです。高い透明度を持ち、貼合せ時に気泡を生じさせず、光の反射・屈折を最小限に抑えることで、画面の明るさ・コントラスト・視野角を大幅に向上させます。ただし、わずかな気泡・異物・埃でも画面品質に直接影響するため、クリーンルーム環境での精密加工が不可欠です。

五輪パッキングは、行動指針P_QCD（Perfect Quality・Cost・Delivery）に基づき、長年培ってきたパッキング加工技術を活かしてOCA加工に取り組んでいます。液晶パネルやタッチパネル分野の優良企業様の量産対応をはじめ、幅広い導入実績を有しています。

韓国TMS社製OCA材料の販売対応

五輪パッキングは、韓国のOCA専業メーカーTMS Co., Ltd.（以下TMS社）のOCA材料を日本国内で販売可能であり、材料供給から加工品の販売まで対応しています。

TMS社は2003年の設立以来、粘着剤の自社重合（UV・Solventコーティング）技術を核に、三星（Samsung）・LG・SHARP・KYOCERA・現代自動車（Hyundai）など国内外の大手メーカーへのOCA供給実績を持つ技術集約型企業です。以下の3カテゴリで幅広い用途をカバーしています。

※五輪パッキングでは商流・技術面での制約なく、TMS社製品以外のOCA材料にも対応します。お客様の用途・仕様に合わせた材料選定からご相談ください。

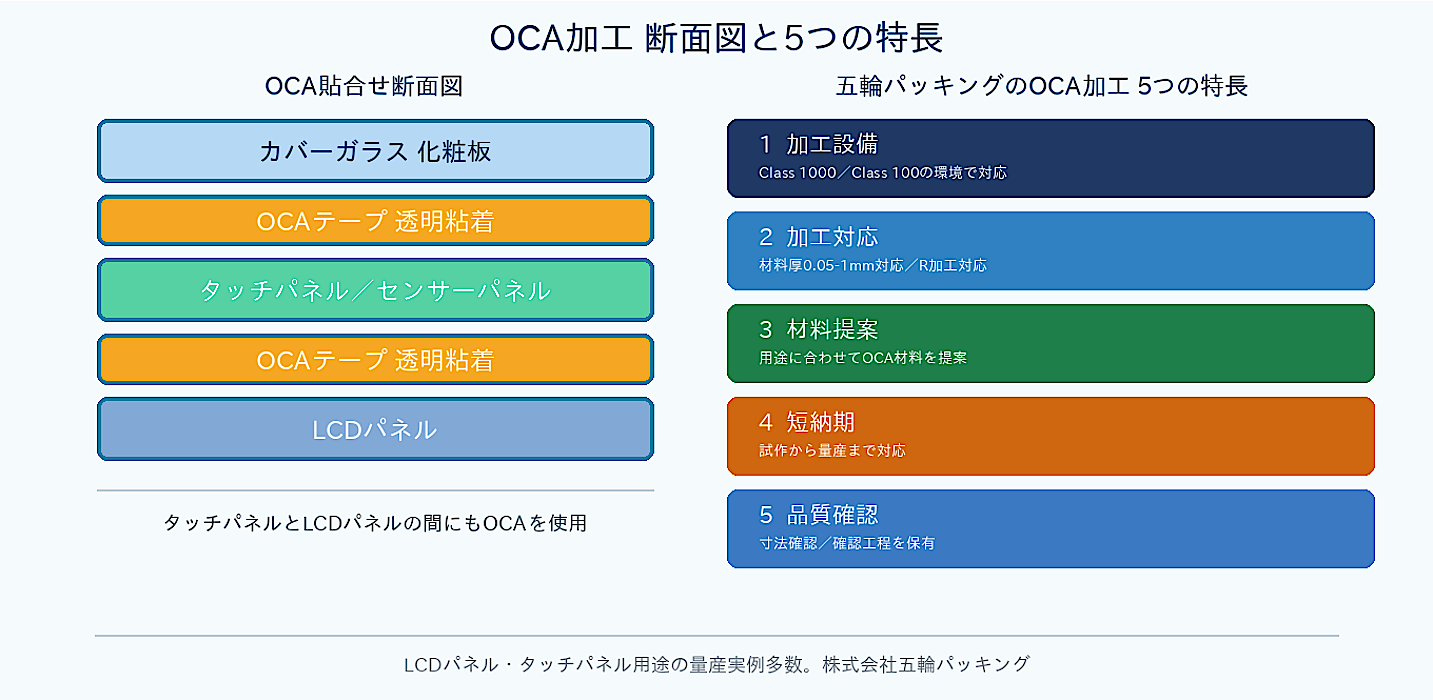

五輪パッキングのOCA加工——5つの特徴

• 加工設備：工程別クリーンルームを保有

  OCA加工専用のクリーンルームを保有しています。電子式空気清浄器の導入により、チリ・埃・粉類などの浮遊物が極めて少ない環境を維持。プレス・ラミネート・検査の各工程を清浄度の異なる専用エリアで実施しています。

• 加工技術：精密な形状加工と材料厚への幅広い対応

  プレス最大加工サイズ：幅340mm×送り320mm。ラミネート最大サイズ：350mm。材料厚0.05〜1mmの実績があり、コーナー部の盛り上がりを最小限に加工する高精度な仕上がりを実現しています。

• 材料提案力：TMS社を含む多様なメーカーへの対応

  商流・技術ともにOCA材料に関する制約はありません。主要材料メーカーのみならず、TMS社を含むその他メーカーを含めた多様な選択肢の中から、用途・仕様・コストに最適な材料をご提案します。

• 対応スピード：出図から最短1週間程度で納入

  製販一体型の組織でスピーディーな対応が可能です。材料が整っている状態であれば、出図から納入まで最短1週間程度での客先納入が可能。少量オーダーにも対応しています。

• 加工品質：画面測定器・静電対策・暗室検査

  画面測定器での寸法測定（測定環境管理）、静電対策が取れた加工環境、検査工程は暗室を完備。光学品質に直結する品質管理体制を整えています。

クリーンルーム環境の詳細

OCA加工エリアでは、プレスをFed.Std.209D クラス1000（ISO14644-1 クラス6）、ラミネート・検査をFed.Std.209D クラス100（ISO14644-1 クラス5）の環境で実施しています。各工程のクリーンルームクラスは以下のとおりです。

OCA加工形態の3タイプ

DB OCAの打ち抜き加工では、OCA本体・セパレーター・台紙の外形設計により、主に「同形状セパレーター仕様」「タブ付きセパレーター仕様」「全周大きめセパレーター仕様」の3つの加工形態があります。下図では、黄色をセパレーター、青をOCA、灰色を台紙として断面で示しています。ハーフカット加工のため、台紙はOCAおよびセパレーターより大きく残します。

•

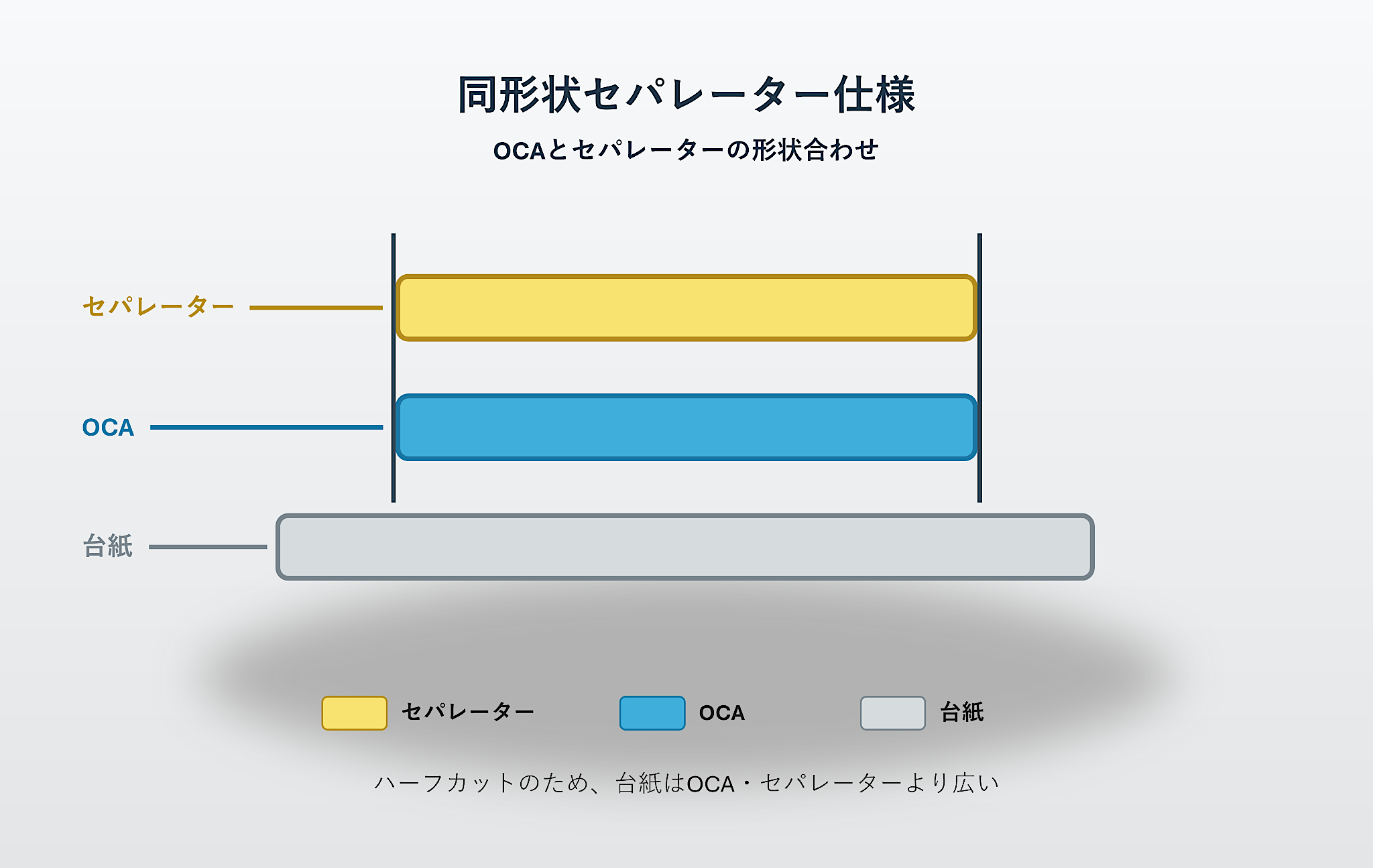

  同形状セパレーター仕様

  OCAとセパレーターを同一形状で仕上げる仕様です。ハーフカット加工のため、下部の台紙はOCA・セパレーターより一回り大きく残します。

•

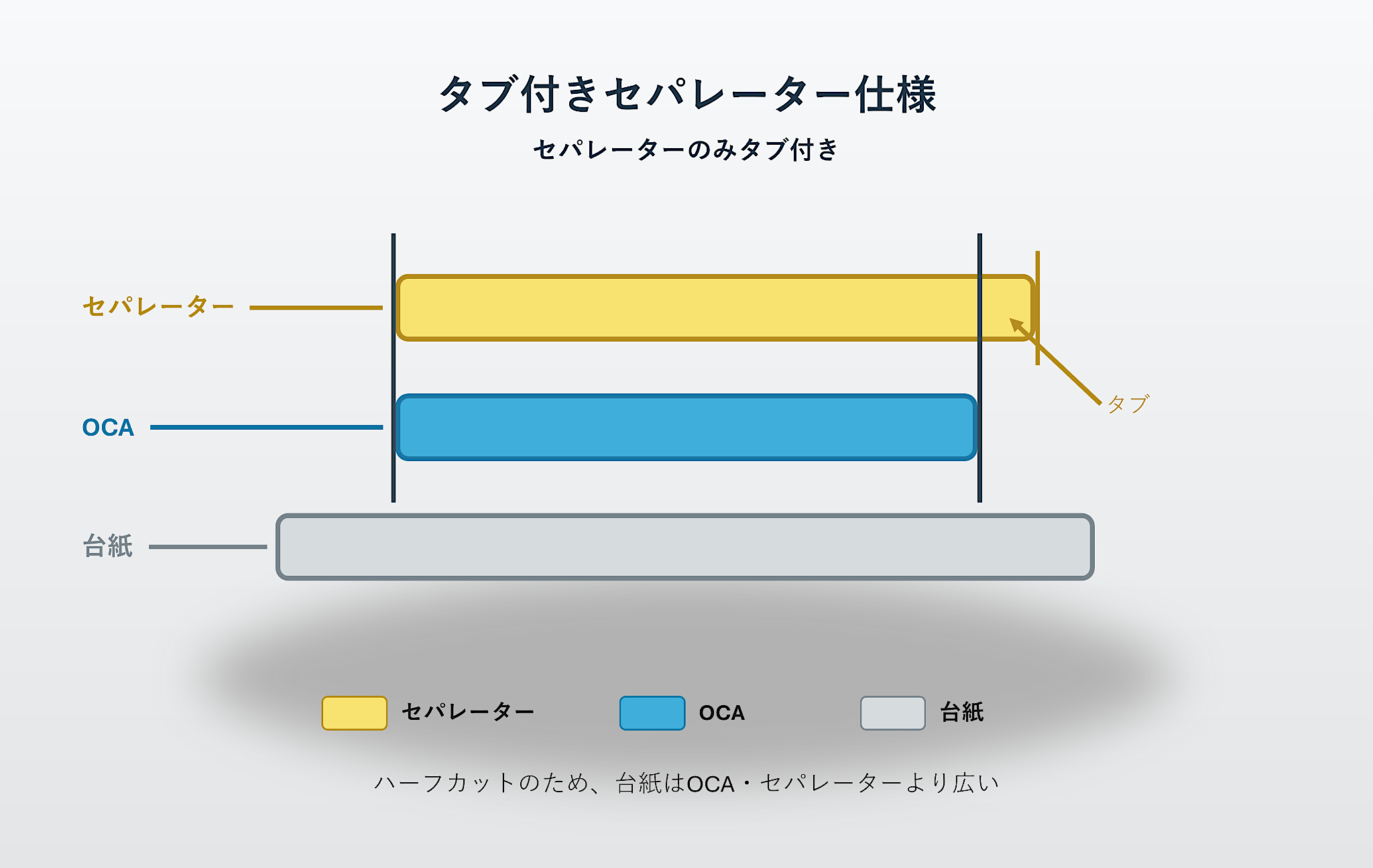

  タブ付きセパレーター仕様

  セパレーターの一部をOCA外形からはみ出させ、剥離用のつかみしろを設ける仕様です。台紙は全体を支えるため、OCA・セパレーターより大きくします。

•

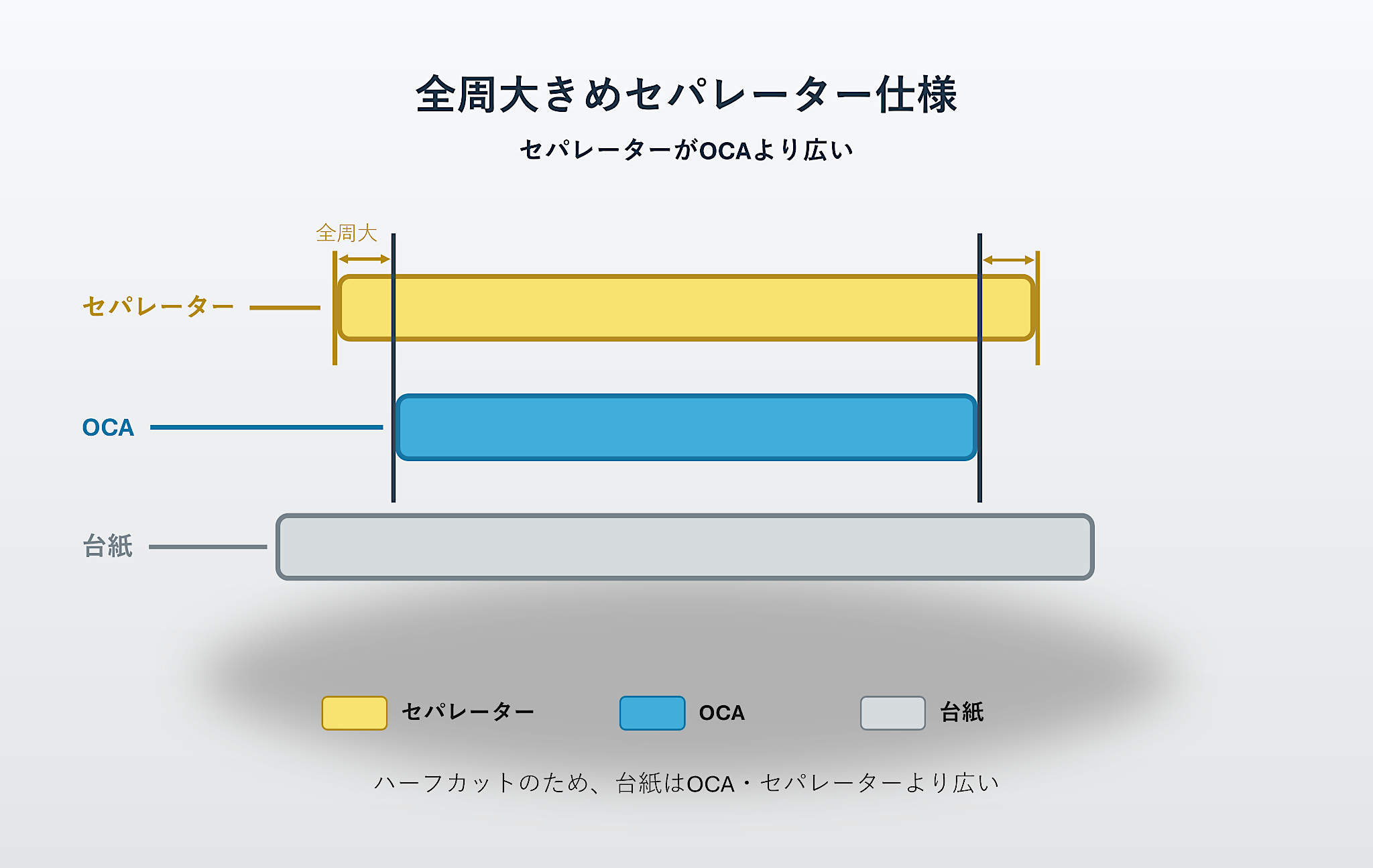

  全周大きめセパレーター仕様

  セパレーターをOCAより全周一回り大きくする仕様です。さらに下部の台紙を大きく残すことで、搬送時の保持性を確保します。

用途や貼合せ設備に合わせて、セパレーターの剥離力、タブ位置、OCA外形との差しろ、台紙の外形寸法を調整することで、OCAの貼付品質と量産時の作業性を両立できます。

こんなときにご相談ください

• OCAテープの安定した調達先を探している
• OCA材料の選定から打ち抜き加工・供給まで一括対応できる会社を探している
• 車載ディスプレイ・タッチパネル向けの高品質OCA加工品が必要
• 現在のOCA加工サプライヤーのリードタイムや品質に課題を感じている
• 少量試作から始めて、量産まで見据えた加工会社を探している
• OCA材料の種類が多く、用途に合ったものをどう選べばよいかわからない
