プロッターカット加工で試作を最短数日に

金型ゼロで形状検証。開発サイクルを劇的に短縮する加工技術

開発現場でよく聞かれる声があります。「試作のたびに金型を作るので2〜3週間かかる」「形状を少し変えたいだけなのに、また金型費用が発生する」。こうした課題を解決するのが、五輪パッキングのプロッターカット加工です。

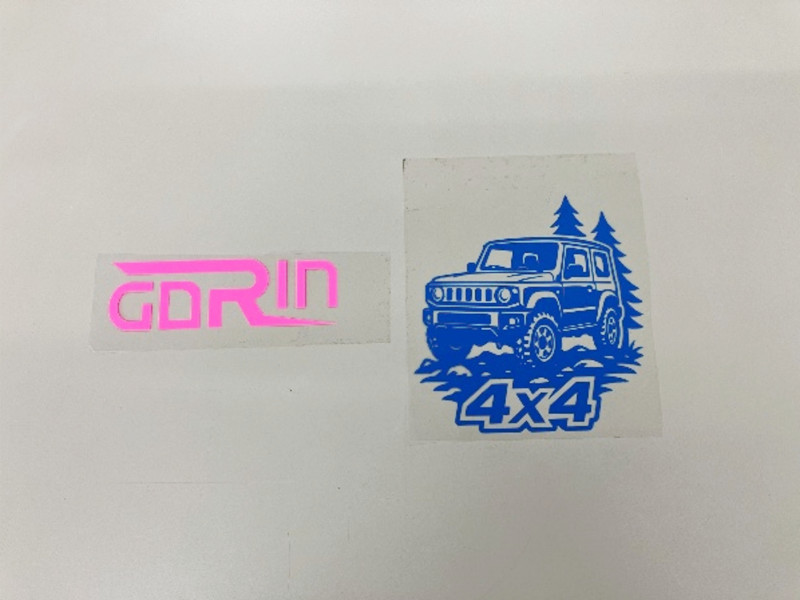

プロッターカットは、コンピューター制御のカッター刃が、入力した形状データに沿って材料を切り抜く加工方法です。金型が一切不要なため、初期費用ゼロ・データ変更のみで形状修正が可能。当社保有在庫の材料を使えば、最短即日から数日でサンプルを提供できます。

3種類のカッター刃と使い分け

当社では用途に応じて3種類のカッター刃（ツール）を使い分けており、材料の厚みや形状の複雑さに合わせて最適な刃を選択します。

カッター刃	適した形状	加工種別	最大厚み	精度
ヘンシンカッター	複雑な形状に最適	ハーフカット・フルカット	〜1mm	◎
タンジェンシャルカッター	中程度の複雑形状	ハーフカット・フルカット	〜2mm	○
レシプロカッター	単純な形状向き	フルカットのみ	〜10mm	△

※精度の目安：◎ 高精度　○ 標準　△ やや低め。材料・形状によって加工できない場合もあります。

従来の金型加工との比較

比較項目	従来の金型加工	プロッターカット
リードタイム	金型製作：2〜3週間	最短即日〜数日
形状変更	金型の修正・再製作が必要（費用・時間が発生）	データ修正のみで即対応。費用追加なし
コスト	金型費用（数万〜数十万円）が発生	金型費ゼロ。材料費のみで試作可能
材料比較	1種類ずつ順番に検証	同一形状で複数材料を同時比較可能
ロット	量産向き（小ロットは割高）	小ロット・1枚からでも対応

こんなときに活用できます

• 量産前に形状・フィット感を素早く確認したい
• 設計変更のたびに金型費用がかさんでいる
• 複数の材料を短期間で比較評価したい
• 取引先のゲート審査・量産決裁に間に合わせたい
• 加工限界が不明で、設計と製造の手戻りを繰り返している
